Sketchen/Zeichnen mit einem Stifthalter und dem Plotter

Das Zeichnen mit dem Plotter ist kein Hexenwerk. Lediglich das Einstellen des Stifthalters bzw. der Mine kann einem durchaus den Spaß an der ganzen Sache verderben.

Wie funktioniert das Zeichnen mit dem Plotter?

Das Zeichnen funktioniert eigentlich ganz einfach – wenn alles richtig eingestellt ist. Im Endeffekt ist es nichts anderes wie das schneiden mit dem Plotter. Unterscheiden tuen sich lediglich die eingesetzten Werkzeuge. Statt eines Messers wird beim Zeichnen ein Stifthalter oder SketchPens benutzt. Die Linien, die also sonst mit einem Messer geschnitten werden würden, werden nun mit einem Sketch-Tool gezeichnet.

SketchPens oder Stifthalter?

Man kann das ganze auf zwei verschiedene Arten machen. Zum einen mit den SketchPens und zum anderen mit sogenannten Stifthaltern. Von den Haltern gibt es – zumindest in Deutschland – 2 verschiedene Varianten, die gern und häufig benutzt werden. Wer sich noch an die alte Anleitung erinnern kann, der wird sich vielleicht auch noch daran erinnern, dass von mir damals der Halter aus Kunststoff mit den 3 Kappen (S/L/M) benutzt wurde. Dieser ist zwar wesentlich günstiger, allerdings auch (leider) mindestens genau so schnell kaputt. Aus diesem Grund kann ich Euch nur wärmstens den blauen Universal-Stifthalter mit den Spannschrauben* empfehlen.

Unterscheiden tuen sich die SketchPens und die Stifthalter eigentlich nur darin, dass die SketchPens direkt in das Gerät eingesetzt werden können. Bei den Haltern ist es so, dass eigentlich so ziemlich jeder Zeichenstift eingesetzt und anschließend zum Zeichnen verwenden werden kann.

Wer sich also das “lästige” Einstellen mit einem solchen Stifthalter ersparen möchte, der greift auf die SketchPens zurück, die sind sofort einsatzbereit.

Warum muss man die Stifthalter einstellen?

Habt Ihr einmal euer Messer falsch eingestellt und Euch vielleicht ein Papier,eine Folie oder sogar die Schneidematte total zerschnitten? Ähnlich ist es mit dem Stifhalter – der kann allerdings keinen “richtigen” Schaden dabei anrichten. Schaut die Spitze des Stiftes zuweit aus dem Halter heraus (wenn dieser vollständig im Werkzeughalter eingesetzt ist), dann setzt der Stift kontinuierlich auf dem Papier auf und zeichnet durchgehend Linien. Da jeder Stift eine andere Spitze (es gibt lange und kurze Spitzen) hat, ist es notwendig diese Einstellung vorzunehmen.

Wie Stellt man einen Stifthalter ein?!

Damit das Ergebnis wirklich gut wird, muss dafür gesorgt werden, dass der Stift nicht kontinuierlich auf dem Papier aufsetzt und nur dann zeichnet, wenn der Stifthalter samt Stift vom Werkzeugwagen gesenkt wird. Hier hat sicher jeder seine ganze eigene Methode, wie man diese Einstellung vornimmt.

Viele benutzen die Eisstiel-Methode, hatte ich am Anfang auch. Mittlerweile habe ich mir allerdings eine andere Möglichkeit überlegt, die bisher immer funktioniert hat.

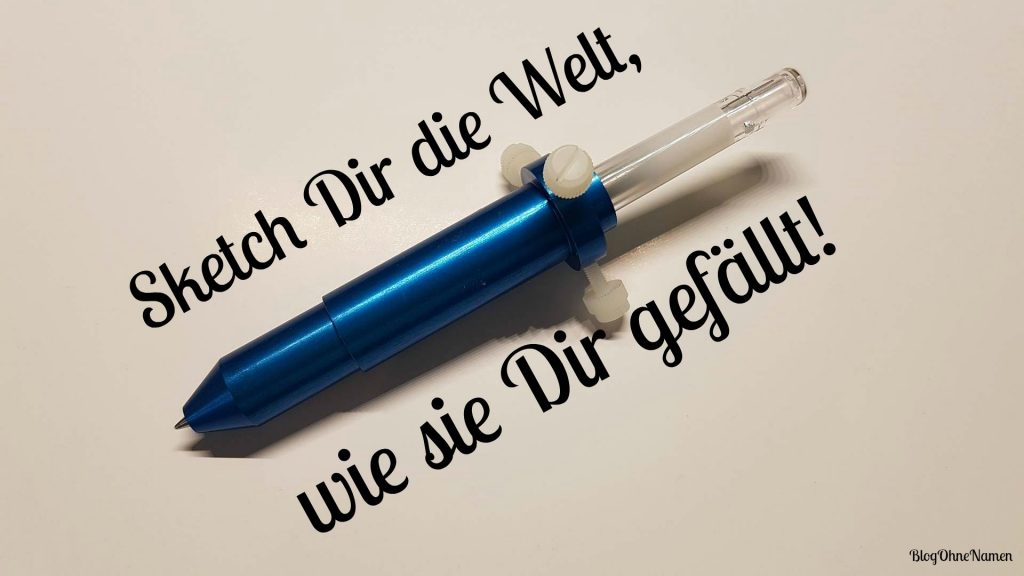

Der Stifthalter sollte sich dafür nicht im Werkzeughalter des Plotters befinden, sondern vor Euch auf dem Tisch liegen. Öffnet die 3 Spannschrauben und setzt den Stift vollständig (bis zum Anschlag) ein. Achtet darauf, dass der Stift mittig im Stifhalter eingespannt wird und nach wie vor auf Anschlag sitzt, so dass die Mine so weit wie möglich aus dem Stifthalter heraus schaut.

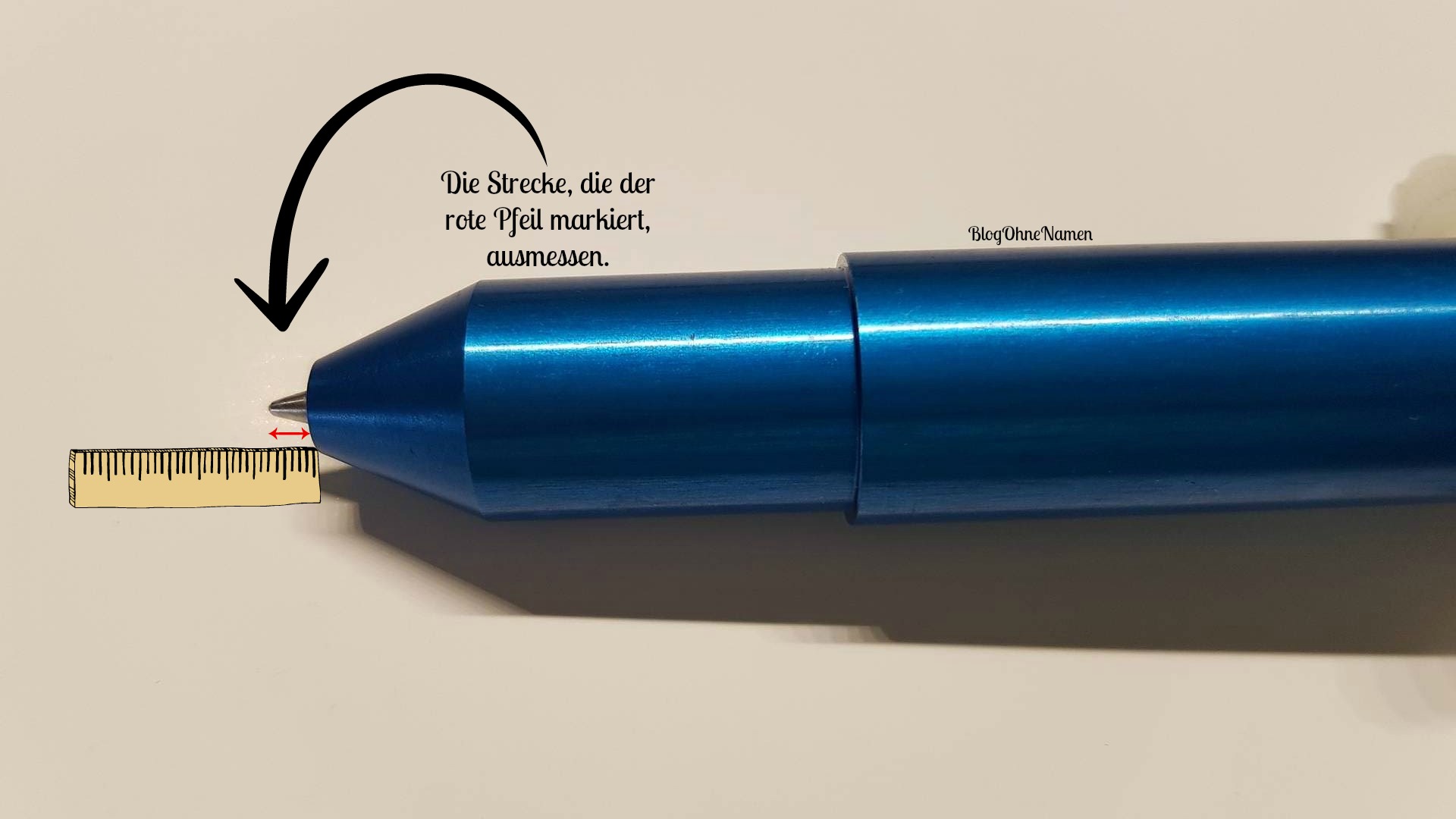

Messt nun den Abstand zwischen Stifthalter und Minenspitze (roter,kleiner Pfeil!). In den meisten Fällen (meiner gesteteten Stifte) waren das 3-4mm.

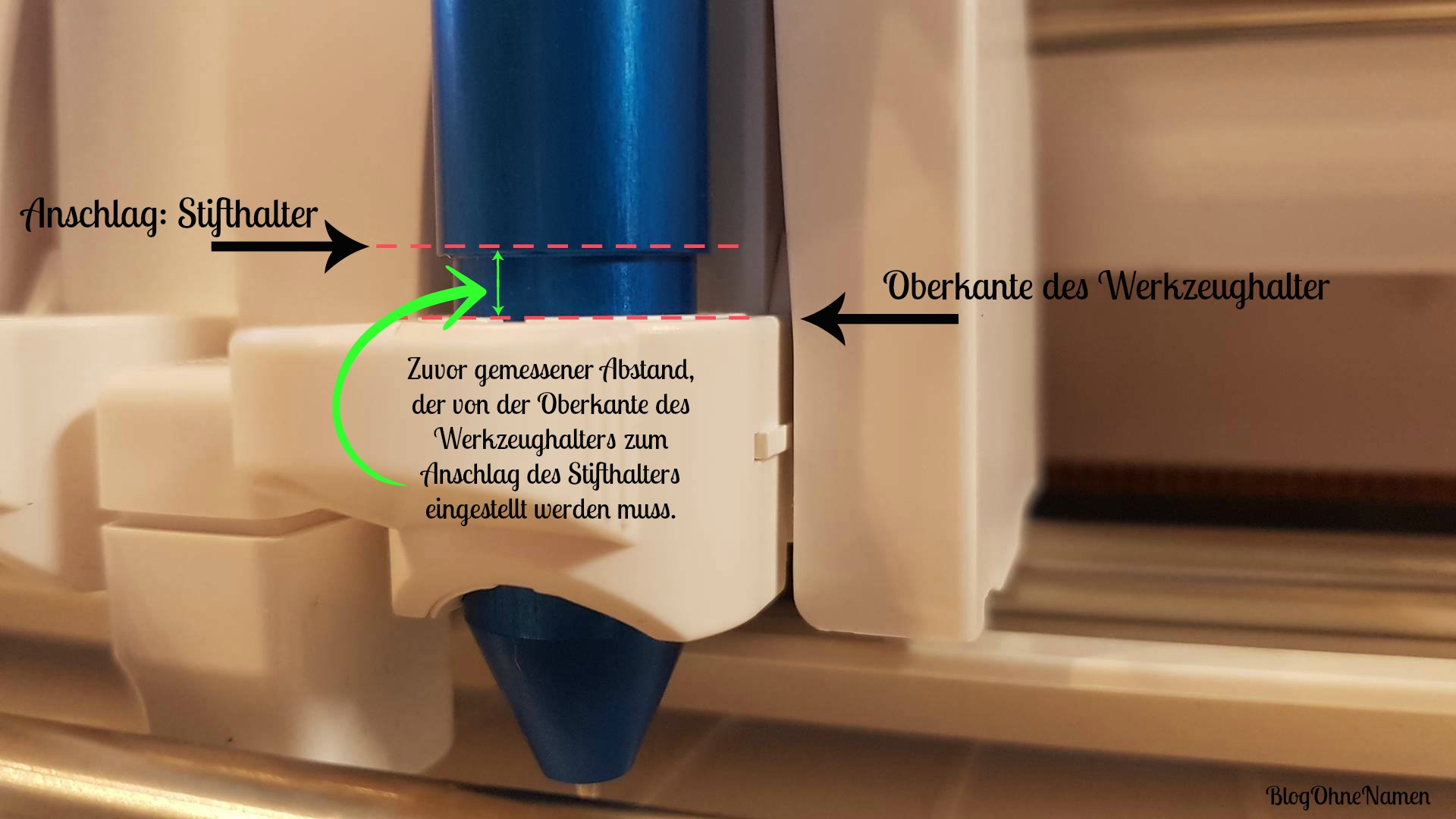

Nun setzt den Stifthalter in den Werkzeughalter ein und achtet darauf, dass der Abstand zwischen Anschlag Stifthalter und Oberkante Werkzeughalter dem eben gemessen Wert entspricht.

Übrigens: Keine Angst, die Abstände hat man mit der Zeit relativ schnell raus und  irgendwann geht das ganze auch ohne ausmessen – nach Augenmaß 🙂

Wichtig ist aber, dass Ihr den Abstand tatsächlich einhaltet. Andernfalls kann es Euch passieren, dass die Mine Eurer Stifte darunter zu leiden hat und vielleicht sogar kaputt geht.

In Praxis sieht das ganze so aus:

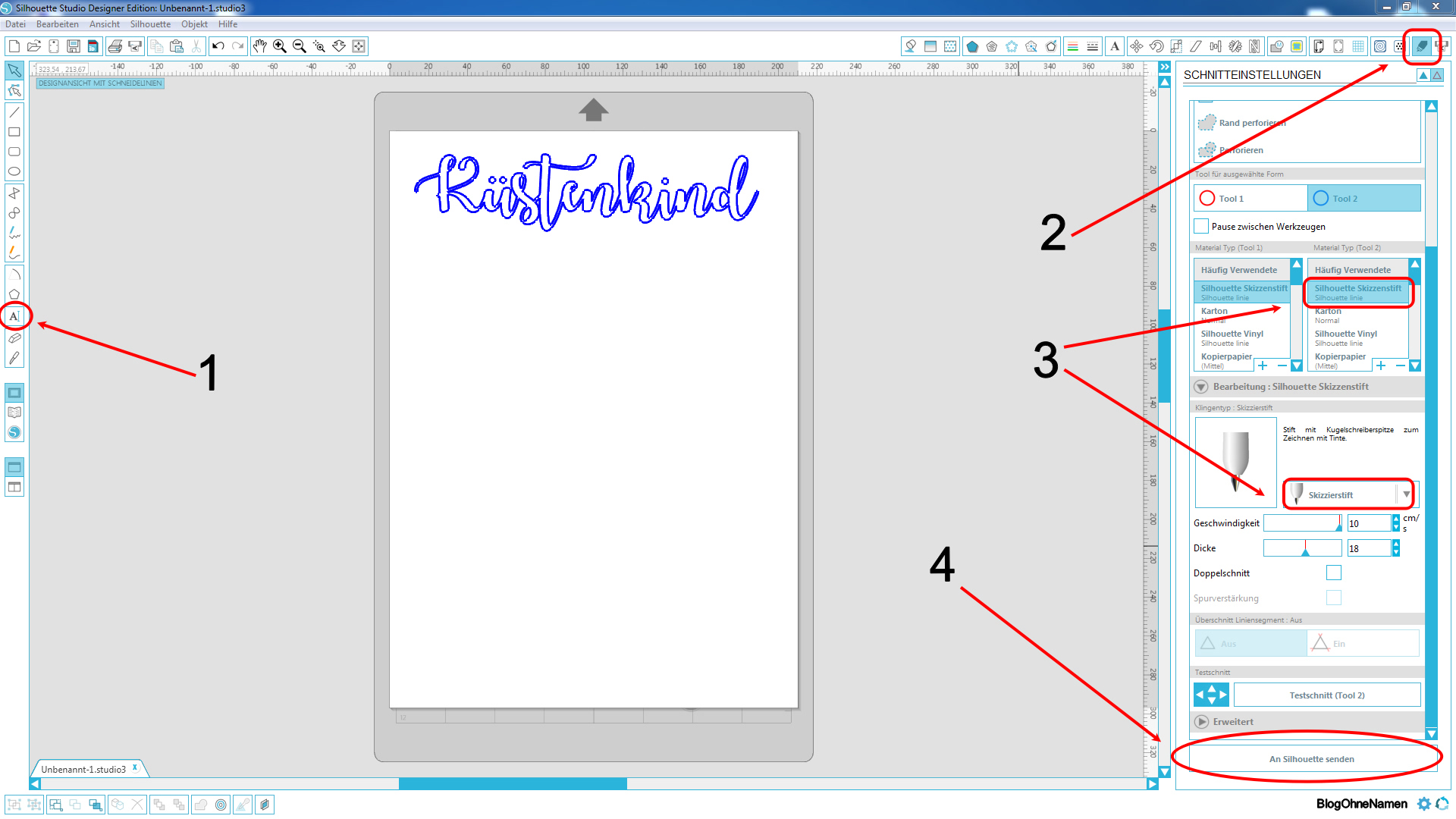

Schreibt bspw. einen Text  (1) oder sucht Euch eine einfache Form oder etwas ähnliches heraus. Denkt daran,dass immer nur die Linien nachgezeichnet werden. Aus diesem Grund können keine Fotos oder Bilder benutzt werden.

Achtet darauf, dass Euer Papier vollständig auf der Schneidematte aufliegt. Manchmal kann es durchaus passieren, dass die Mine an hochgeklappten Ecken hängen bleibt.

Wechselt anschließend in die Schnitteinstellungen (2) und stellt den Material-Typ auf “Silhouette Skizzenstift” (3) und den Klingentyp auf “Skizzierstift” (3) ein. Arbeitet Ihr mit dem Cameo 3, dann müsst Ihr es noch dem zweiten Werkzeughalter (Tool 2) zuweisen. Wichtig ist, dass immer diese Einstellungen benutzt werden. So ist gewährleistet, dass beim späteren “Zeichnen” immer mit dem selben Druck und der gleichen Geschwindigkeit gearbeitet wird!

Legt anschließend Euer Papier auf die Schneidematte  und klickt dann auf den Button “An Silhouette senden” (4). Der Plotter beginnt dann mit dem Zeichnen. Habt Ihr alles richtig gemacht, dann wurde der Schriftzug – oder das Motiv – sauber gezeichnet.

Mehr steckt gar nicht dahinter – wunderbar einfach,oder?

Einige meiner liebsten Stifte möchte ich Euch hier noch kurz zeigen. Einige von Euch fragen ja häufiger, welche ich benutze.Hier könnt Ihr die alle der Reihe nach – hoffentlich – erkennen:


Richtig gut – und wesentlich günstiger als die Originalen von Silhouette – sind die Gel Roller “metallic” von Edding*.  Die Farben trocknen schnell und verwischen nicht. Zudem sind die Konturen scharf, es bilden sich keine “Klümpchen” und der metallische Effekt ist unglaublich toll! Die beiden oberen “Küstenkinder” sind mit diesen Stiften gezeichnet worden.

Edit: Man kann den metallischen Effekt der Stifte gar nicht auf den Bildern erkennen. Leider ist das auch gar nicht so einfach zu fotografieren. Deswegen ein Video. 🙂



Bei den normalen Farben haben sich bei mir die Stifte von Pelikan* (Fineliner 0,4mm dick) und die von Staedtler* (Fineliner 0,3mm dick) als sehr zuverlässig erwiesen. Auch hier trocknen die Farben schnell, es gibt keine Klümpchen, dass Papier weicht nicht auf und die Spitze trocknet nicht so schnell aus.

Ich hoffe, dass Ihr nun weniger Probleme mit Eurem Stifthalter und viel Freude beim Sketchen habt.

Liebe Grüße,

Anja
